地下储气库是国家能源战略储备的重要保障，其检测技术对于保障储气库服役安全意义重大。储气库井完整性缺失或丧失是储气库运营的最大威胁，油气井可视化检测技术可作为储气库管柱内完整性检测的一种技术手段，可以提供管柱内壁腐蚀、机械磨损、挤压、破损等直观评价，同时也可以提供井下工具运行状态的评估。

正常射孔磨蚀

· 高含硫井硫沉积检测

严重射孔磨蚀

· 水平井严重套破检测

· 高出砂井积砂分布检测

· 储气库井筒完整性及井下工具检测

在页岩气开发大型注水压裂过程中，套管变形问题严重，极大地影响了现场施工效率和开发项目的经济效益。

套管变形问题处理的前提条件是清晰认识套变位置的真实状况，油气井可视化检测可作为套管变形问题处理的先导检测手段，在取得井下复杂套变问题的原貌后，采取针对性措施，可以大大提高套变问题处理的成功率，避免二次套管问题的出现。

· CCUS井筒完整性检测

· 水平井产液剖面检测

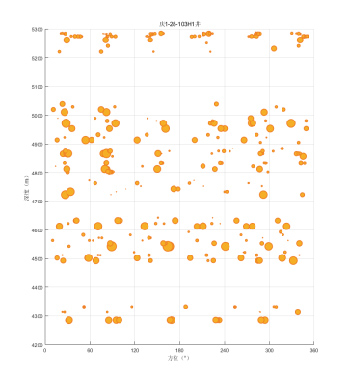

孔眼磨蚀面积气泡图

不同相位孔眼孔径分布雷达图

各段磨蚀面积对比图

简体中文 English

源自西安石油大学的油气井可视化技术专家

｜解决方案

套管变形破损

插入密封位置

封隔器位置

套管开窗

套管严重变形破损

桥塞位置套破

套窗开窗裸孔

套管破损

安全阀位置

套管接箍位置变形破损

循环滑套

安全阀正常打开

高含硫气井硫沉积是普光气井产量衰减的的主要因素之一，此前，井筒硫沉积规律主要以理论研究和模拟仿真为主，井筒硫沉积的真实形态从未被有效证实过。针对普光气田高含硫井应用需求，研发新型“金睛系列高抗硫井下可视化测井仪”，该仪器在模拟高含硫气井井下环境含15% 硫化氢、12%二氧化碳进行连续344小时耐腐蚀实验，仪器各部分均无腐蚀现象。检测结果充分证明该新型高抗硫井下可视化测井仪满足高含硫油气井可视化测井需求。

2024年7月，毛xx井硫化氢含量达16.01%，二氧化碳含量为8.62%，利用“金睛系列高抗硫井下可视化测井仪”完成井筒硫沉积监测，这在国内高含硫气井测井作业中属首次，为高含硫高油气井的测井作业提供新的检测手段。

实施碳捕集、利用和封存(CCUS)技术中,开展补能提效和地下埋存都需要通过井筒进行注入作业,管柱失效导致CO₂窜漏,会极大影响动态埋存率和驱油效率，因此在进行CO₂注入前需要对井筒完整性进行评价。CO₂溶解于地层水后生成的碳酸具有腐蚀性,溶解了CO₂的液体流至套管附近,使得套管附近pH值显著减小,形成高渗通道加速套管腐蚀速率，因此在CO₂注入井中,井筒完整性易受到破坏,极易发生漏、窜，需要定期对CO₂注入井井筒完整性进行评估。

油气井可视化检测技术获取井筒内表面视频图像，检测井筒内壁腐蚀、穿孔、破损等井筒内壁问题，可以作为井筒完整性评估的一种检测方法，也可和多臂井径(MIT)、磁壁厚(MTT)等组合一趟测试，减少作业复杂度，降低作业成本，消除了井筒的不确定性，有助于提高综合解释结果的一致性和符合率，提高井筒完整性认识。

604m油管内璧硫沉积情况

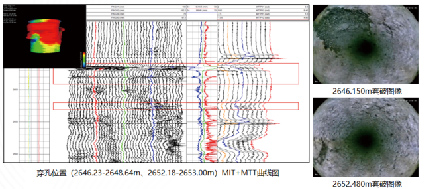

2M测井解释结果

可视化检测结果

783m油管内璧硫沉积情况

82m油管内璧硫沉积情况

井筒内壁腐蚀

井筒内壁破损

1100m油管内璧硫沉积情况

缓慢开井井壁液珠缓慢向上流动

完全开井气体携带液珠向上冲图像

产液剖面测试是了解生产层段产液状况，为油藏动态调整提供依据的重要手段，是油田开发的一项重要工作。非常规页岩油气水平井开发投入大，准确认识水平井压裂后各段产出贡献、返排规律及井底生产动态是判断压裂改造有效性和提升设计针对性的依据，对提高气井产能和降本增效具有重要意义。

油气井可视化检测技术能够观测每个射孔实时产出状况，各段簇多相流分布情况，定性分析各段簇产出情况，评价各产层贡献。

油气井出砂问题会严重影响生产,损坏井下和地面设备。当井底流动压力下降并达到出砂临界压力时，就会从疏松砂岩储层中产出砂。砂粒最初在井筒内堆积，随着油气井产量的增加，流体速度增加到能将砂粒带到地面的临界运移速度，并随着时间的推移，砂粒开始冲蚀井下和地面设备。目前，一般的做法是依靠岩石力学分析和数值模型来预测地层出砂，或用地面传感器探测出砂，同时用分离器测量地面的出砂量。但一般当地面可以检测到出砂情况的时候，井下出砂问题可能已经相当严重，因此这种方法往往会错过控制出砂的最佳时机。如果能准确及时了解井下出砂层位和出砂量，就可以通过采取合理生产制度预防出砂，或及时采取补救措施延长油气井寿命。油气井可视化检测技术提供了一种直观获取井下出砂情况的技术手段。

气、油、水、砂四相分布

射孔出气

3736m气水两相少量积砂

3664m1/2环状积砂

气、水两相射孔出水

3962m气水两相少量积砂

3974m2/3环状积砂

油、水两相分布

3979m完整环状积砂

水、砂两相分布

气、水两相分布

3978m完整环状积砂

· 水平井射孔压裂效果检测

以页岩油气为代表的非常规油气资源是未来我国油气田增产的主力军，水平井大规模水力压裂技术是实现页岩油气效益建产的关键，水平井长井段多簇压裂是非常规油气藏开发的有效手段，现阶段，储层改造措施效果缺少有效的评价手段，产量差异大。

油气井可视化检测技术对目标井井筒完整性及压裂效果进行检测，综合孔眼识别测量、射孔、孔眼磨蚀、孔眼开启程度、孔眼改造效果（磨蚀面积、压裂改造系数、改造均匀度、跟趾效应影响、相位效应影响、磨蚀面积正态分布统计）等多维度多方位解释分析，真正了解和掌握了井筒的完整性、压裂效果及改造效果，为水平井体积压裂优化设计方案提供重要参考依据。

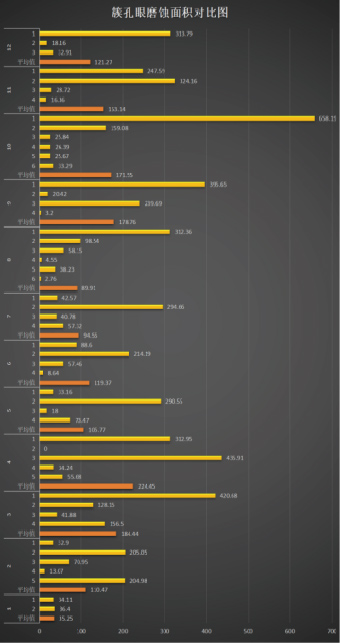

簇孔眼平均磨蚀面积对比

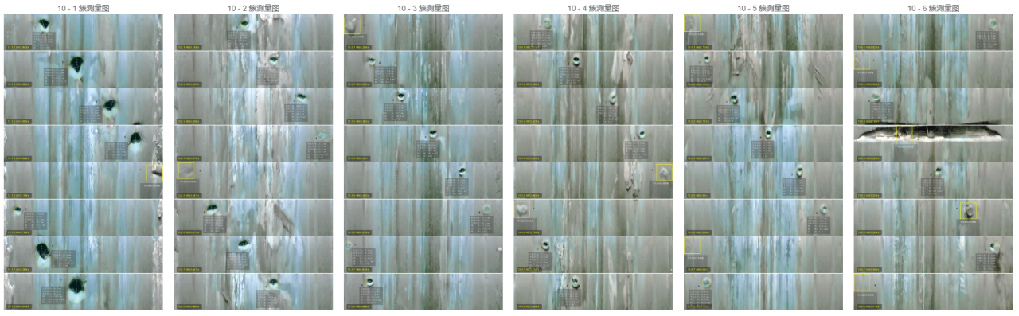

同一段各簇射孔对比图
